概述及主要用途及适用环境

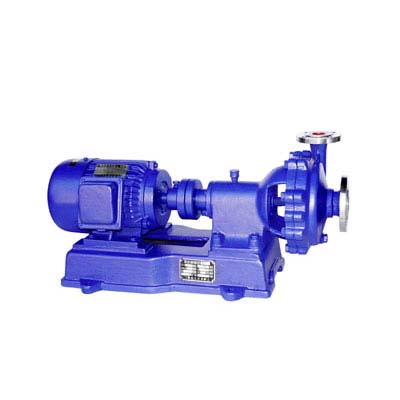

磁力离心泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭拒。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而安全无泄漏。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐材料。CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐泵，其技术经济指标与国外同类产品八十年代末的水平相当。CQB系列磁力泵型式及基本参数符合TB/T7742-95《小型磁力传动离心泵》标准要求。
主要用途及适用环境：
CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液和各种耐腐蚀性液体的理想设备。适用于输送最大系统压力1.6MPa，温度不超过100摄氏度，密度不大于1840kg/m3.粘度不大于30x10-6m2/S 的不含硬颗粒和纤维的液体。系统工作压力若大于1.6MPa,则可进行特殊设计，最高系统工作压力可达15MPA。
结构说明图
性能参数
|
号 |
流量
Q
m3/h |
扬程
H
m |
汽蚀余量NPSH
m |
转速
n
r/min |
轴功率
Pa
Kw |
效率
η
% |
配带电动机功率Kw |
|
介质密度g/m3 |
|
<1 |
<1.3 |
<1.84 |
|
32-20-125 |
1.9
3.2
3.8 |
22
20
18.5 |
|
2900 |
0.49
0.58
0.62 |
23
30
31 |
|
|
|
|
32-20-160 |
1.9
3.2
3.8 |
34
32
29 |
|
2900 |
0.84
0.99
1.03 |
21
28
29 |
|
|
|
|
40-25-105 |
3.8
6.3
7.5 |
13
12.5
11 |
|
2900 |
0.42
0.55
0.56 |
32
29
40 |
|
|
|
|
40-25-125 |
3.8
6.3
7.5 |
22
20
18.5 |
|
2900 |
0.81
0.98
1.05 |
28
35
36 |
|
|
|
|
40-25-160 |
3.8
6.3
7.5 |
34
32
29 |
|
2900 |
1.41
1.72
1.79 |
25
32
33 |
|
|
|
|
40-25-200 |
3.8
6.3
7.5 |
52.5
50
48 |
|
2900 |
3.02
3.43
3.77 |
18
25
26 |
|
|
|
|
50-40-85 |
7.5
12.5
15 |
9
8
7.5 |
3.5
3.5
4.0 |
2900 |
0.46
0.56
0.61 |
40
49
50 |
|
|
|
|
50-32-105 |
7.5
12.5
15 |
13
12.5
11 |
3.5
3.5
4.0 |
2900 |
0.76
0.91
0.94 |
35
47
48 |
|
|
|
|
50-32-125 |
7.5
12.5
15 |
22
20
18.5 |
3.5
3.5
4.0 |
2900 |
1.49
1.62
1.63 |
30
42
43 |
|
|
|
|
50-32-160 |
7.5
12.5
15 |
34
32
29 |
3.5
3.5
4.0 |
2900 |
2.48
2.79
2.96 |
28
39
40 |
|
|
|
|
50-32-200 |
7.5
12.5
15 |
52.5
50
48 |
3.5
3.5
4.0 |
2900 |
5.10
5.49
6.13 |
21
31
32 |
|
|
|
|
50-32-250 |
7.5
12.5
15 |
82
80
78.5 |
3.5
3.5
4.0 |
2900 |
9.57
10.89
13.32 |
17.5
25
26 |
|
|
|
|
65-50-125 |
15
25
30 |
22
20
18.5 |
3.5
3.5
4.0 |
2900 |
2.25
2.67
2.91 |
40
51
52 |
|
|
|
|
65-50-160 |
15
25
30 |
34
32
29.5 |
3.5
3.5
4.0 |
2900 |
4.34
5.07
5.48 |
32
43
44 |
|
|
|
|
65-40-200 |
15
25
30 |
53
50
47 |
3.5
3.5
4.0 |
2900 |
8.66
9.20
10.1 |
25
37
38 |
|
|
|
|
65-40-250 |
15
25
30 |
82
80
78.5 |
3.5
3.5
4.0 |
2900 |
13.4
14.72
16.88 |
25
37
38 |
|
|
|
|
80-65-125 |
60
50
60 |
22.5
20
18 |
4.0
4.0
4.5 |
2900 |
4.48
5.24
5.55 |
41
52
53 |
|
|
|
|
80-65-160 |
30
50
60 |
34
32
29 |
4.0
4.0
4.5 |
2900 |
7.72
9.08
9.67 |
36
48
49 |
|
|
|
|
80-50-200 |
30
50
60 |
53
50
47 |
4.0
4.0
4.5 |
2900 |
12.03
12.80
16.34 |
36
46
47 |
|
|
|
|
80-50-250 |
30
50
60 |
84
80
75 |
4.0
4.0
4.5 |
2900 |
19.06
23.68
26.07 |
36
46
47 |
|
|
|
|
100-80-125 |
60
100
120 |
23
20
16.5 |
4.0
4.0
4.5 |
2900 |
8.35
9.73
9.46 |
45
56
57 |
|
|
|
|
100-80-160 |
60
100
120 |
54
50
47 |
4.0
4.0
4.5 |
2900 |
21.01
25.69
28.44 |
42
53
56 |
|
|
|
|
100-65-200 |
60
100
120 |
54
50
47 |
4.0
4.0
4.5 |
2900 |
21.01
25.69
28.44 |
42
53
56 |
|
|
|
|
100-65-250 |
60
100
120 |
86
80
74.5 |
86
80
74.5 |
2900 |
37.98
45.39
49.69 |
37
48
49 |
|
|
| |
|
